一、產品介紹

LZQ-50A油氣分離計量撬是針對單井計量的需求，在分離系統上采用了螺旋分離技術，增大了內部容積，對氣量的變化起到緩沖作用，增加了介質流過設備的停留時間更能徹底分離氣液。

LZQ系列油氣分離計量撬采用了先進的螺旋分離技術，對氣液進行分離，利用科里奧利質量流量計對液相精確測量。由于科里奧利質量流量計具有精度高、量程寬、免維護和流通性強等特點，且基本上不受流體物性（如密度和粘度）的影響，因此特別適用于油田流態復雜，流量變化大，含水變化大等復雜工況。

LZQ系列油氣分離計量撬在測量時可顯示液相累計流量、瞬時流量、密度的等工程量，且在適合的工況下能推算出含水比、產油量，其測量精度完全滿足國標《油田油氣集輸設計規范（GB50350 -2015）》規定的單井油氣水計量準確度的要求，采用在線測量技術，完善了目前國內油井采出液多相流混相輸送計量的工藝技術。

二、產品結構

LZQ系列油氣分離計量撬由以下幾部分組成：

進液過濾裝置、氣液分離裝置，液面控制裝置，計量儀器、閥門及管路部件。

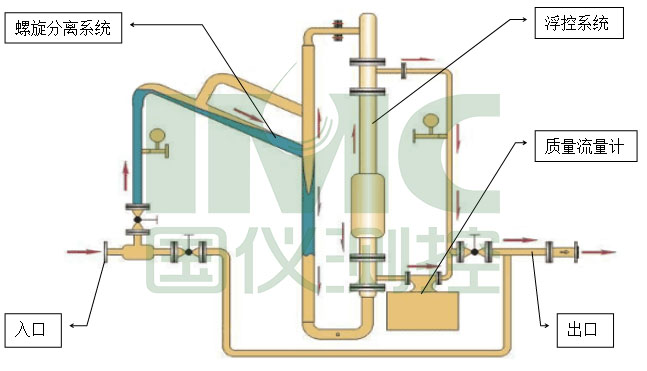

三、工藝流程

四、工藝流程

流體經過分離后，被分離成氣相和液相兩種狀態，氣相可通過氣體流量計進行計量，液相由質量流量計進行計量。而質量流量計又以其特殊的原理可通過輸入現場純水和純油的密度來進行計算得出流過的純水量和純油量，實現對油井產油的單量功能。

另外該裝置還可由計算機及專用軟件(另購)對測量參數進行分析處理，自動生成液、氣、水（油）瞬時參數曲線，生產日報等，也可根據用戶需要實現計量參數的遠程監測。

五、產品特點

1.計量精度高、實時在線測量；

2.配套的質量流量計為本公司自主生產，性能可靠，方便維護、維修；

3.外包高強度阻燃彩鋼板，美觀堅固，保溫性能好，利于在冬季使用；

4.固定式設計提高測量的穩定性。

六、技術參數

1.液相測量誤差≤±4％

2.額定壓力: 4.0 MPa

3.耐壓試驗壓力: 6.0 MPa

注：以上參數是在以下標準工況下測量得到:

4.環境溫度20℃，大氣壓力為101.325KPa；

5.介質為自來水的參照值；

6.系統內部壓損0.1MPa。

七、適用范圍

1.液相介質動力粘度：計量過程中小于400mPa.s

2.含水率：1～100%

3.介質溫度： 5～80℃

4.環境溫度：-20℃～55℃

5.環境濕度：10～85%

6.處理能力：液量小于 12t/d
