一、產品簡介

  YLIMC系列調頻雷達物位分為26G高頻雷達物位計、80G調頻雷達物位計、1.8G導波雷達物位計

  l.YLIMC-A01系列是一款26G的高頻雷達式物位測量儀表，測量最大距離可達80米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使儀表可以用于反應釜、固體料倉等一些復雜的測量工況。

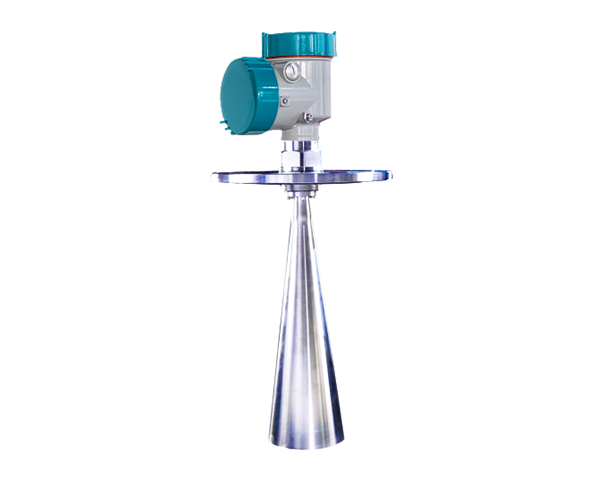

  2.YLIMC-B02系列是一款80G調頻雷達物位計，采用調頻連續波（FMCW）技術。天線發射高頻的調頻雷達信號,雷達信號的頻率線性增加。發射的雷達信號經被測量介質反射后由同—天線接收。在同—時刻,發射信號頻率與接收信號頻率的頻率差與被測距離成正比。采集到的頻率差信號,經芯片電路部分高速計算,并以此計算得出待測目標的高度。

  3.YLIMC-C03系列是一款1.8G導波雷達雷達物位計，導波雷達發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。

  由于采用了先進的微處理芯片和獨特的回波放大處理技術，導波雷達物位計排除其他因素干擾，可以應用于各種復雜工況。

  多種過程連接方式及探測組件的型式，使得YLIMC-C03系列導波雷達物位計適用于各種復雜工況及應用場合。如：高溫、高壓及小介電常數介質等。

  采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。

二、產品特點

  YLIMC-B02系列80G調頻雷達物位計產品特點（26調頻雷達物位計、1.8G導波雷達物位計產品特點詳見產品選型手冊）

  1.YLIMC-B02系列調頻雷達物位計測量精度最高可達±1mm，測量最小盲區為50mm。

  2.更小的天線尺寸，滿足了更多的工況場合測量。

  3.多種透鏡天線，更小的發射角，更集中的能量，回波信號更強，同等工礦條件下，相比于其他雷達產品具有更高的可靠性。

  4.擁有更強的穿透性，在有粘附及凝結的情況下也可以正常使用。

  5.動態信號范圍更大，對于低介電常數介質的測量更加穩定。

  6.多種測量模式，可選擇料位或者空高顯示，電流可正反向輸出。

  7.測量盲區更小，對于小罐測量也會取得良好的效果。

  8.高信噪比，即使在波動的情況下也能獲得更優的性能。

  9.高頻率，是測量固體和低介電常數介質的最佳選擇。

三、技術參數

  以80G雷達物位計YLIMC-B022弱酸堿腐蝕性液體技術參數為例：（其他80G調頻雷達物位計、26GG高頻雷達物位計、1.8G導波雷達物位計產品特點詳見產品選型手冊）

  測量介質：無腐蝕液體，輕微腐蝕液體

  測量范圍：0.1m～100m

  過程連接：法蘭≥DN80

  過程溫度：-40～110℃

  過程壓力：-0.1～1.6MPa

  天線尺寸：32mm透鏡天線

  天線材質：PTFE

  精  度：±1mm（量程在35m以下） ±5mm （量程在35m—100m間）

  防護等級：IP67

  中心頻率：80GHz

  發 射 角：3°

  電  源：二線制/DC24V

  四線制/DC12~24V

  四線制/AC220V

  外  殼：鋁/不銹鋼

  信號輸出：二線制/4...20mA/HART協議

  四線制/4...20mA/ RS485 Modbus
